Сбор воды в гараже для мойки

Сбор дождевой воды для гаража

Постоянные поездки с канистрами с водой в гараж дали о себе знать так что проанализировав и обобщив весь материал выложенный в инете по теме сбора дождевой воды прикинув годовую потребность так, что-бы не экономить из расхода в 100 литров на одну мойку а так-же количество ежегодных осадков собрал из остатков после ремонта вот такой сантехнический прибамбас для гаража!

Описывать сам процесс изготовления не буду. Думаю все знают как сверлить стены, крепить анкера, паять трубы паяльником и накручивать фитинги на паклю с силиконом да гнуть трубы — термофеном.

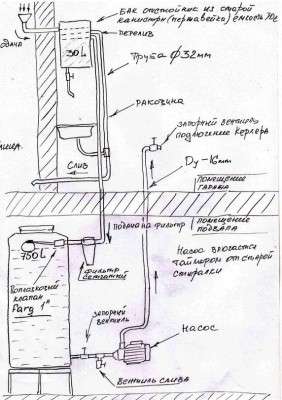

Выкладываю наглядный рисунок как это все устроено и работает

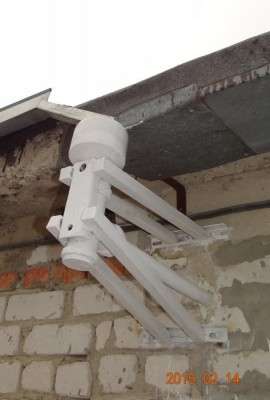

С крыши двух гаражей вода стекает в воронку собранную из канализационных труб, в воронке уложен синтепон это тот что используется как утеплитель… нужен как фильтр грубой очистки от листьев и т.д. . В низу стоит заглушка которую в случае не надобности можно снять и вода потечет прямотоком не попадая в перепускной бак.

Из воронки, по пластиковой трубе диаметром 32 мм вода поступает в перепускной бак изготовленный из старой канистры (нержавейка) которую любезно предоставил Тесть… Немного о канистре… размеры 300 х 200 х 500 мм, емкость 30 литров.

В нее вварены три нержавеющих штуцера с одно дюймовой резьбой и в низу нержавеющий штуцер на 1/2 дюйма на который навинчен вентиль используемый для мытья рук и т.д . В случае отсутствия в канистре воды воду можно залить через старую горловину выкрутив пробку.

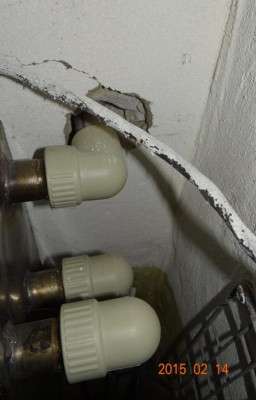

На фото видно входящий штуцер тот что уходит в стену Дальний нижний это штуцер через который вода стекает в накопительный бак. Ближний на фото это штуцер средний по уровню с него вода будет вытекать в случае заполнения всей системы через сливную трубу на улицу. Трубы те что идут на слив и на наполнительный бак обернуты тепло изолятором (надо это для того что-бы при -5 градусов по цельсию снаружи, вся система не замерзала внутри гаража, при кретичных морозах можна все слить) Ну остался у меня материал не знал куда деть !)))

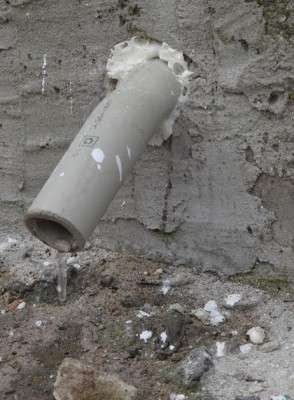

Собственно сливная труба на улице

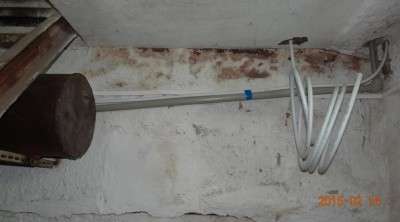

Вода с перепускной канистры поступает в подвал. На фото видно трубу притока воды пластик Ф-32мм и откачки металлопласт Ф-16мм. Труба скрученная предназначена для сжатого воздуха ( в планах подключить компрессор).

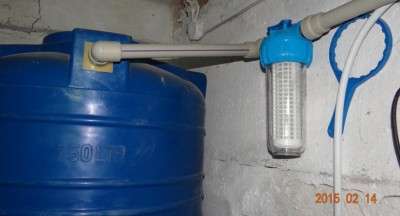

По трубе притока вода поступает на фильтр грубой очистки после чего направляется в емкость через поплавковый клапан.

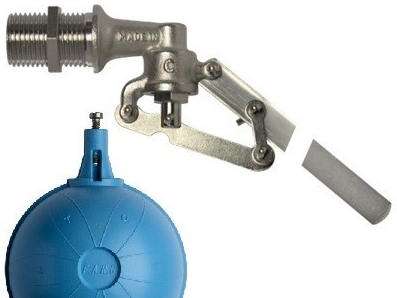

Поплавковый 1 дюймовый клапан итальянского производства фирмы Farg. Служит регулятором уровня наполнения после наполнения вода начнет подыматься до верхнего уровня канистры тем самым начнется перелив на улицу.

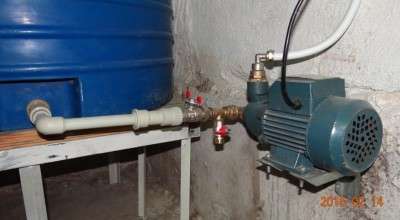

Насос производительность не помню, скажу что давление создает 3,5 кг/см2 чего собственно достаточно для работы керхера. Подключен насос через реле времени от старой стиралки смонтированом в щитке освещения. провода питания выведены в подвал и подключены к розетке. На трубопроводе установлены запорные вентили . один для подачи второй для слива воды с насоса. Оба вентиля нужны для ремонта насоса.

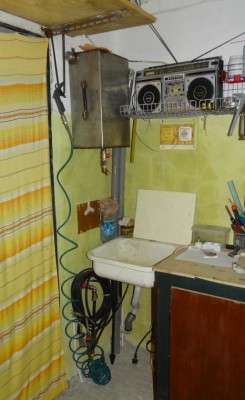

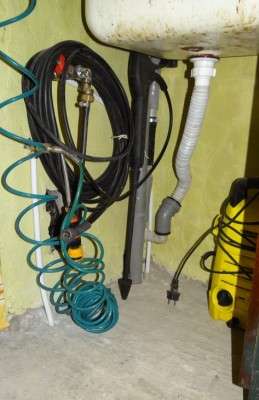

Вода с насоса поступает на верх и через шланг подается на керхер. Найденная мойка как нельзя кстати подошла в эту конструкцию… слив подключен к трубе перелива (та которая выходит на улицу)

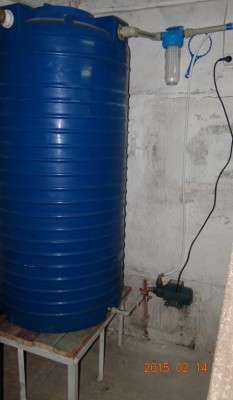

О емкости! Емкость была куплена из 2-х слойного пластика емкостью 750 литров. Под нее была сварена подставка о 8-ми ногах из отходов и обрезков что оставались.

Сбор воды в гараже для мойки

№ 8 Сообщение Бе.Сом! » 06 июн 2011 13:55

№ 9 Сообщение Burg » 06 июн 2011 14:02

№ 10 Сообщение Бе.Сом! » 06 июн 2011 14:12

№ 11 Сообщение иначе_нельзя » 09 июн 2011 19:10

№ 12 Сообщение Burg » 09 июн 2011 19:23

№ 13 Сообщение Igor16 » 09 июн 2011 22:56

№ 14 Сообщение Burg » 09 июн 2011 23:01

№ 15 Сообщение Absurd » 13 июн 2011 19:48

№ 16 Сообщение air50 » 25 окт 2011 15:58

№ 17 Сообщение Pedro » 25 окт 2011 19:55

Я остановится на варианте со скважиной и насосом: 1. Не зависит от погоды и времени года, 2. Практически неограниченное кол-во воды, 3. Вода питьевая

№ 18 Сообщение Igor16 » 25 окт 2011 20:24

16: air50:
зачотно, особенно розовенькие резеточки на щите

17: Pedro
в каком районе гараж? скважина глубокая? хим. анализ воды позволяет её пить?

№ 19 Сообщение air50 » 25 окт 2011 20:49

> Я остановится на варианте со скважиной и насосом:

И сколько такой вариант стОит?

№ 20 Сообщение Pedro » 26 окт 2011 09:48

я еще не сделал, в процессе. ориентировочная стоимость, если самому все делать,

№ 21 Сообщение AvAtAr-16 » 26 окт 2011 11:48

скважина это конечно сила. 1400 р/метр примерно (перманентно водоносные слои стартуют метров с 10). В сарове буровиков вроде как нет. На какую глубину будут бурить, будет ли вода вообще в указанном месте, ее количество и качество заранее предугадать нельзя. Эмпирика-за счет заказчика. Простейший насос с ресивером тыщ 6. Не крутовато для гаража?

ой, чуть не забыл, есть еще такое понятие как обустройство скважины. Тоже не дешево.

№ 22 Сообщение Pedro » 26 окт 2011 12:16

№ 23 Сообщение air50 » 26 окт 2011 18:54

> . ориентировочная стоимость, если самому все делать,

10-12т.р.

1.У меня ушло около 5 000 руб.
2.Вода прозрачная,бесцветная,чистая.
3.Но зимой не работает.

  • Основные
  • ↳ Общий форум
  • ↳ Автофорум
  • ↳ 4×4
  • ↳ Дороги и маршруты
  • ↳ Клубы
  • ↳ Поиск товаров и услуг
  • ↳ Бизнес-форум
  • ↳ Дамский клуб
  • ↳ Кинофорум
  • ↳ Компьютерный форум
  • ↳ Медицинский центр «Академия здоровья»
  • ↳ Медицинский форум
  • ↳ Мобильная связь
  • ↳ Огородный форум
  • ↳ Отдых и путешествия
  • ↳ Радио «Европа плюс Саров»
  • ↳ Ремонтно-строительный форум
  • ↳ Ритмы и тусовки
  • ↳ Родительский форум
  • ↳ Отзывы и информация по садикам и яслям
  • ↳ Отзывы и информация по школам
  • ↳ РФЯЦ-ВНИИЭФ
  • ↳ Спортивный форум
  • ↳ Велоклуб
  • ↳ Пейнтбол
  • ↳ Парашютизм
  • Увлечения и хобби
  • ↳ Домашние животные
  • ↳ Игровой форум
  • ↳ Комнатные растения
  • ↳ Охота
  • ↳ Ролевые игры и фэнтези
  • ↳ Рыбалка
  • ↳ Страйкбол
  • ↳ Фотофорум
  • Барахолка
  • ↳ Автобарахолка
  • ↳ Продам: отечественные авто
  • ↳ Продам: иномарки
  • ↳ Продам: газели, грузовики, (микро)автобусы, тракторы, прицепы и т.п.
  • ↳ Продам: автоакустика
  • ↳ Продам: масла и масляные фильтры
  • ↳ Продам: фары
  • ↳ Продам: шины и диски
  • ↳ Продам: прочие запчасти и принадлежности
  • ↳ Куплю ТС
  • ↳ Куплю: шины, запчасти, принадлежности
  • ↳ Мотоциклы, мопеды и принадлежности
  • ↳ Гаражи
  • ↳ Аксессуары и украшения
  • ↳ Аксессуары
  • ↳ Ювелирные украшения и бижутерия
  • ↳ Бытовая техника (кухня, прачечная, уборка, обогрев)
  • ↳ Бытовая электроника
  • ↳ Игровые приставки и игры
  • ↳ Компьютерная периферия
  • ↳ Компьютеры, комплектующие и софт
  • ↳ Ноутбуки, нетбуки и комплектующие
  • ↳ Мобильные телефоны и смартфоны
  • ↳ Планшеты и электронные книги
  • ↳ Сеть и интернет
  • ↳ ТВ, видео и аудио
  • ↳ Фото и видеокамеры
  • ↳ Электронные сигареты
  • ↳ Прочая электроника
  • ↳ Детям
  • ↳ Автокресла
  • ↳ Детская обувь
  • ↳ Детские спорттовары
  • ↳ Для беременных и кормящих
  • ↳ Для чтения и занятий
  • ↳ Коляски и санки
  • ↳ Игрушки
  • ↳ Кружки, секции для детей
  • ↳ Одежда для девочек
  • ↳ Одежда для мальчиков
  • ↳ Одежда унисекс
  • ↳ Прочее для детей
  • ↳ Домашняя утварь
  • ↳ Животноводство и пчеловодство
  • ↳ Животные и растения
  • ↳ Кошки
  • ↳ Собаки
  • ↳ Прочие животные
  • ↳ Рыбки и аквариумы
  • ↳ Предметы для животных
  • ↳ Комнатные растения
  • ↳ Вязка и другие услуги
  • ↳ Потеряшки
  • ↳ Книги, журналы, газеты
  • ↳ Коллекционирование
  • ↳ Красота, уход, здоровье
  • ↳ Косметика и парфюмерия
  • ↳ Персональные электроприборы
  • ↳ Прочие предметы
  • ↳ Мебель
  • ↳ Музыкальные инструменты
  • ↳ Недвижимость
  • ↳ Коммерческая недвижимость
  • ↳ Продам: 1-комнатные квартиры
  • ↳ Продам: 2-комнатные квартиры
  • ↳ Продам: 3-комнатные квартиры и более
  • ↳ Продам: комнаты и доли в квартирах
  • ↳ Продам: дома и земельные участки
  • ↳ Продам, сдам: огороды в садоводческих обществах
  • ↳ Куплю: жилье и земля
  • ↳ Куплю, сниму: огороды в садоводческих обществах
  • ↳ Меняю
  • ↳ Поиск соседей
  • ↳ Сдаю: комнаты и 1-комнатные квартиры
  • ↳ Сдаю: 2-комнатные квартиры и более
  • ↳ Сниму: комнаты и 1-комнатные квартиры
  • ↳ Сниму: 2-комнатные квартиры и более
  • ↳ Одежда и обувь
  • ↳ Обувь женская
  • ↳ Обувь мужская
  • ↳ Одежда женская
  • ↳ Одежда мужская
  • ↳ Спецодежда и обувь
  • ↳ Огородные принадлежности
  • ↳ Оружие, охота, рыбалка, туризм
  • ↳ Сантехника
  • ↳ Свадебное
  • ↳ Спортивные товары
  • ↳ Стройматериалы, оборудование, ремонт
  • ↳ Продукты питания
  • ↳ Куплю, продам, меняю — прочее
  • ↳ Работа
  • ↳ Вакансии
  • ↳ Ищу работу
  • ↳ Ручная работа
  • ↳ Услуги
  • ↳ Автоуслуги
  • ↳ Грузовые перевозки, грузчики
  • ↳ Компьютерные услуги
  • ↳ Красота и здоровье
  • ↳ Мебель
  • ↳ Няни, сиделки, помощь по дому
  • ↳ Обучение, репетиторство
  • ↳ Одежда/обувь
  • ↳ Организация праздников
  • ↳ Пассажирские перевозки
  • ↳ Ремонт бытовой и компьютерной техники
  • ↳ Сад и огород
  • ↳ Свадебные услуги
  • ↳ Спорт и физкультура
  • ↳ Стройка/ремонт/сантехники/электрики
  • ↳ Туризм
  • ↳ Фото- и видеоуслуги
  • ↳ Прочие услуги
  • ↳ Запрос услуг
  • ↳ Попутчики
  • ↳ Возьму попутчиков
  • ↳ Стану попутчиком
  • ↳ Возьму груз
  • ↳ Нужно довезти груз
  • ↳ Утеряно, найдено, сообщения
  • ↳ Предпринимательство
  • ↳ Реклама
  • ↳ Взрослый форум
  • ↳ Общение с администрацией сайта
  • ↳ Корзина (Recycle bin)
  • ↳ Билеты, путёвки, талоны
Читайте также  Вывоз бетонных блоков с участка

Кто сейчас на конференции

Сейчас этот форум просматривают: shulc, zaporega и 2 гостя

Сбор воды в гараже для мойки

  • Регистрация
  • Вход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

  • Список форумов AUTOLADA.RU
  • ГАРАЖ
  • 3
  • 4
  • 5
  • 6
  • >

У нас оцинкованные крыши, вполне нормальная вода текет, особенно после первых 10-ти литров.

Купил рассыпуху уже на пластик, надо паяльник изыскать и бур на 20, мой старый сломался цуко давно уже, и можно коннектить в систему водосбора, будет грязная — заглушу да и все, но чувствую, что не будет

А рубероидная крыша больше пыль собирает, но простое решение, ввиде пары листов нерифленой оцинковки с загнутыми краями как ванная решают эту проблему

Вот только лето наступило, жара страшная, и дождей теперь дооооолго не будет

Вот должно что-то вроде вот такой штуки получиться, как на схеме

Короче переделал за выходные.
Долго думал — почему нигде не говорится, и сам не додумался до. поплавка .

Не надо теперь герметизировать крышки бочек, их можно открывать чтобы долить/почистить. Просто провертел отверстие и вставил унитазный поплавок. Подрегулировал тягу путем сгибания, чтобы набиралась полная, сегодня набрал полные канистры воды + бочку. Воды в гараже теперь девать некуда

В общем я за заводской, виниловый слив — мегавещь А каналюга — колхоз.

Всех приветствую!
Можно еще один вопрос в Вашу «мокрую» тему? Извиняйте, если но немного ОФФ.

Мойка высокого давления — это, конечно хорошо! Возможно ли что то подобное сделать самому? К емкости с дождевой фильтрованой водой подключить не фирменную мойку, а небольшой водяной насос, скажем, сливной от стиральной машинки. Насосу без разницы, откуда он получит воду: из бака стиралки или из емкости в гараже. А на выход — шланг с пистолетом для мойки. Я у себя менял один такой, так он БУшный на улице без шланга выдавал струю на 2-3 м. Так пусть машину помоет!

Или я что то не учел? Мойкой еще не пользовался, своей нету. Если что то сильно напутал, прошу сильно не пинать. Жду советов и рекомедаций.

А на выход — шланг с пистолетом для мойки

Или я что то не учел? Мойкой еще не пользовался

Струйка. Я тоже так предполагал, когда стал его проверять. Но «струйка» вдарила струей на несколько метров! Даже не ожидал такого от этого малыша. Проблема одна: продаются запасные только ами движки насоса с крыльчаткой. Кожуха на нее, к которому шлагни крепить, пока не встречал. Просто хочется его в дело пустить, а то «лежит на полке, отдыхает»!

Еще мнения-рекомендации будут? Может свой опыт у кого имеется?

Но «струйка» вдарила струей на несколько метров!

Купи пистолет для полива на дачах — хороший рублей 200-300 стоит, с регулирующейся струей. Вот такой нормальный. Ищи именно с тонким носиком, носиком регулируется струя. Можно с одной атмосферы сделать так, что бьет почти как мойка.

Можно с одной атмосферы сделать так, что бьет почти как мойка.

Всем спасибо за советы!
Пистолеты для полива видел как то мельком (не искал пока), но что попадалось — все какая то простая «бытовая» пластмасса. Этот на фото уже с металлом выполнен. Выглядит понадежнее. Буду искать.

Про расположение баков согласен. Всю эту тему про водосбор с фильтрацией изучил, ПОНРАВИЛОСЬ! Сделано по хозяйски! Сейчас ищу гараж для себя, как найду, тоже. хочу сделать.

В бочку давить отдельным компрессором не буду. ЕСЛИ уж не получится при. способить этот стиральный насос, тогда уж буду покупать мойку АВД.
Тут еще вопрос возникает. Эти АВД могут просто перекачать воду из одной бочки в другую? Я имею ввиду модели, которым не надо входное давление, они сами воду всасывают. Такое вот не целевое хозяйственное применение?

В бочку давить отдельным компрессором не буду.

Сейчас ищу гараж для себя, как найду,

Китайскую мойку как то не хочется даже смотреть. Или среди них тоже бывают неплохие?

Отдельный бак делаешь, и из него в емкость с водой сверху соединяешь трубой. Первый бак для воды, литров на 50-100 (чем больше, тем лучше). Второй бак для воздуха — к нему подсоединяешь компрессор любой. Воздух хорошо сжимается и давление долго держит. Будет давить в бак с водой. А из бака шланг простой и пистолет для полива. Мыть можно сносно. Баки можно расположить друг над другом, ну или в любом случае бак с воздухом надо располагать выше бака с водой. Вместо баков можно использовать канистры, компрессор автомобильный, соединять все шлангами на штуцерах и хомутах, короче тут уже кто во что горазд.

Гм.
В характеристике мойки написано,что давление воды на выходе 130-150 Бар.
Бар,как я понимаю(и Вики это подтверждает),-почти то же самое,что и атмосфера.
Т.е. давление-130-140 атмосфер.
Я не думаю,что с помощью дешевой емкости/ресивера и дешевого воздушного насоса можно создать ТАКОЕ давление на выходе.

Добавлено спустя 5 минут 10 секунд:

К емкости с дождевой фильтрованой водой подключить не фирменную мойку, а небольшой водяной насос, скажем, сливной от стиральной машинки.

какая интересная тема
давление в бочку пистолеты поливочные.
народ, у меня бочка(евро) 200 с небольшим литров
в бочке сверху два шланга, один идет на лоток у крыши (там стоит сантехнический угол(110 помоему на 90 градусов) загнут в низ, в низу заглушка, в неё врезан штуцер который и прикручен к шлангу
в уголке сделан фильтр из 2 слоев, 1 слой это мочалка (продают такие выглядят как стружка лохматая такая) вторая 20 мм поролон
мочалка грубая очистка задерживает весь мусор, без неё поролон у меня засирается за неделю дождей.
второй шланг из бочки с верху это перелив, выведен на улицу.
в низу в бочке вкручен кран 3/4 и с него шлангом воду подаю на насос малыш, тот висит на веревке под бочкой , просто в воздухе, (нет не сгорит! висит 3 год! не так долго ему работать и не так много в бочке воды чтоб тот перегревался) пришлось конечно помудрить как к нему воду подвести чтоб герметично было, но это не сложно оказалось.
с насоса малыш вода идет на фильтр грубой очистки гейзер (одна банка) фильтрующие элементы меняю раз в сезон.
на выходе фильтра стоит манометр, я по нему определяю засроность фильтра. так вот малыш на холостом ходу накачивает 14 атмосфер! я не ошибаюсь! 14! нафига вам этот воздух ? но это холостой ход при работе давление падает. далее после этого фильтра у меня стоит мойка высокого давления(все что пишут что мойки могут работать всасывая воду фигня! работают, но хреново! если кому интересно могу объяснить физику процесса, почему хреново) так вот когда мойка у меня работает, давление на выходе фильтра падает до 8-10 атмосфер (в зависимости от насадки при учете чистого фильтра) и этих 8-10 атмосфер вам не хватит для мытья машины бесконтактным способом!
с мойки 100 — 120 атмосфер выходит.

Читайте также  Как закрепить инструмент на стене в гараже?

по поводу воды, с грунтовой водой у меня проблем нет, но дождевая лучше! она мягкая, в ней грязи то много а солей жесткости почти нет.
фильтра хватает на то чтоб мыть без разводов, но чтоб блестела всеравно тряпка и воск нужны.
системой доволен абсолютно. правда бочку наверно скоро придется поменять, 4 сезона отстояла уже, а изнутри она ничем не обработана.

ух, вот это я расписАлся.
да если кому интересно, насос малыш у меня включается синхронно с двигателем мойки, чтоб в холостую не молотил.

все что пишут что мойки могут работать всасывая воду фигня! работают, но хреново!

Ну. не знаю.. у меня 5.20,когда не было давления(у соседей СТО-скважина),то юзал «из бочки»-разницы не заметил,а помойму с «малышом»-если самотеком из бочки не течет,то это перебор,без него мойка вполне справится со своими обязанностями(если канеш мощности достаточно)

Добавлено спустя 11 минут 57 секунд:

Вообще после вчерашнего просмотра тем в «Гараже» напомнило передачу «Это Вы можете»-была в советские времена,там чел какой-нить девайс не только придумад,но и сделал,а его давай «полоскать»и вид у него-как у ученика возле доски с невыученным заданием.
Критика здесь канешно жесткая.

ПавелР
как устроен твой керхер? два клапана между ними поршень в цилиндре.
он всасывает воду через один клапан а выталкивает через другой.
поршенек маленький! и ходит очень часто
возми шприц медецинский одент иголку и попробуй быстро покачать поршень, что будет?
в системе без давления поршень создает разряжение, вода всасывается, но поршень ходит быстро весь объем не засасывается, и поршенек при обратном ходе получает маленький не критичный для него гидроудар.
и потом выталкивает воду (к томуже на всасывание тратится мощность двигателя)
если в мойку вода поступает под давлением её не приходится всасывать! она сама втекает в освободившийся объем, он заполняется равномернее, нет гидроударов. мойка работает лучше и дольше.

перед тем как ответить попробуйте в шприц быстро воды набрать, там утрированный способ будет, так как носик сильно узкий, но он отражает реальность, пинцип тотже.

а потом берем и проводим эксперемент, простой эксперемент.
берем мойку, с простой насадкой, направляем в какую либо бочку(емкость) и льем туда воду определенный промежуток времени (30-60 секунд) в одном случае с мойкой самотеком в другом с мойкой под давлением. я его делал, у меня тоже написано что всасывать может.
разница 30%!
скажете ха фигня, 30% меньше воды, да пофиг.
ну да, только в мойке давление важно
а я вам физику на всякий случай напомню, в нашем случае, чтобы через отверстие увеличить расход в 2 раза (за еденицу времени) надо увеличить давление в 4 раза.
сами посчитаете на сколько падает давление при самотеке, если колличество воды становится на 30% меньше?
както так. можно и самотеком мыть, но аппарат гробить и недополучать мощность(за которую деньги заплаченны)
тут же насос за 800 рублей, и мойка уже работает через хороший фильтр механики, а не ту порнографию что им на входе вкручивают, ипод давлением.

www.zas.ru

Это Вам не в тапки срать

  • Главная
  • news
  • Авто
  • Вкусности
  • Для дома
  • Отдых

Система сбора дождевой воды в гараже

Наверное, каждый автолюбитель имеет желание помыть свою машину в гараже. Выкручиваются все по разному.

Представляю Вам систему сбора дождевой воды.

Заборная воронка с переливом

Собрана из канализационных комплектующих.

( 2шт. — 50 канализационных тройника, заглушка- ставится снизу, переход 50->32 на полиэтиленовую 32 трубу, кусок 50 трубы — отвод переливающейся воды подальше от гаража, прямой переход 110->50 — заборная коронка)

выкупил второй гараж стоящий вдоль жд путей за недорого.

прорубил дверь из одного в другой

(тяжело заезжать, а зимой снег чистить в одиночку)

решил сделать мастерскую.

Такая же с другой(задней) стороны гаража.

Еврокуб для хранения воды.

труба полиэтиленовая 32мм, тройники, отводы, переход на резьбу

Фильтр с дюймовым подключением.

Картридж к фильтру. (сетчатый, моющийся)

после хорошего дождичка

воздухоотводчик в верхней точке емкости, без него емкость становилась круглой от давления воды

АВТОМАТИЧЕСКИЙ ВОЗДУХООТВОДЧИК VALTEC

После каждого дождя фильтр забивается, приходится чистить…

На выходе стоит автоматическая насосная станцияи картридж с фильтром плетенка. (на сезон хватает)

подключен водонагреватель на 15 литров (это уже по желанию)

система работает с мая 2015 года, вполне успешно.

в дальнейшем планируется емкость, насосную станцию и водонагреватель поместить в погреб второго гаража. (который еще предстоит выкопать )

6 комментариев к “Система сбора дождевой воды в гараже”

Отличная система, очень нравится. Уже год собираюсь замутить в гараже нечто подобное. Только вместо еврокуба использую пластиковую бочку 227 л.
В данный момент как раз закупаю все необходимое. Хочу поинтересоваться у вас:

1) Из чего у вас получилась такая хорошая воронка (какие запчасти)

2) Как правильно называются данные фитинги (понимаю что-то связанное с садом, но так как от этого далек не знаю названия точные). Интересует прежде всего соединение фильтр-труба. Трубы тоже на сколько я понимаю садовые?

3) Реально нужен ли воздухоотводчик, как система работает без него? И почему врезали его не в крышку?)
(планирую позже ставить еврокуб )

В общем, если не затруднит, разъясните пожалуйста получше, особенно вот эти моменты и если есть можно по больше подробных фото на почту мне скинуть.
Буду очень признателен!

Еще интересует как организована система предотвращения перелива (запорный клапан или отвод с верхнего уровня)

Чем вы сделали переход 50->32 на полиэтиленовую 32 трубу?

Пошаговая инструкция для создания слива в гараже своими руками, инструменты и материалы

Сегодня гаражное помещение используется не только для размещения машины. Гараж сочетает в себе функции мастерской, мойки. Если автомобилист планирует мыть свою машину в гараже, ему нужно задуматься об обустройстве слива в гараже. В противном случае помещение окажется затопленным. Монтировать систему водоотвода возможно самостоятельно, не прибегая к помощи специалистов.

Зачем в гараже слив

Обустроив гаражный слив, автомобилист получит возможность:

  • мыть свою машину в гаражном помещении;
  • установить в гараже туалет, умывальник;
  • не думать о том, как отводить осадки летом и зимой.

Что понадобится для обустройства

Для обустройства гаражного слива необходимо подготовить некоторые инструменты и материалы. Все их можно приобрести на строительном рынке.

Необходимые инструменты

Из инструментов понадобится комплект гаечных ключей, а также крепеж. Они необходимы для монтажа трубных изделий, которые будут отводить воду в канализацию либо септик.

Материалы

Если вы решили использовать септик для обустройства сливной системы, отдайте предпочтение емкостям из пластика. Они прочные, надежные, герметичные. Пластик располагает устойчивостью к коррозийному воздействию, не протекает, имеет малую массу. Это дает возможность монтировать его в одиночку, не прибегая к помощи других.

Создавать дополнительный гидроизоляционный слой не требуется, так как септик устанавливается на песчаную подушку.

У пластикового септика имеются определенные недостатки. Так, он стоит дороже, чем емкость из бетона. Однако, если речь идет о гаражном помещении, экономить не стоит. Лучше сразу выбрать высококачественный и надежный материал.

Читайте также  Как убрать высолы на кирпиче народными средствами?

Также вам понадобятся: геотекстиль, щебень, песок и, само собой, лопата для копки траншей.

Схема конструкции

При обустройстве гаражного слива нужно учитывать следующие особенности выполнения данной процедуры:

  • соответственно с правилами строительства, септик должен быть расположен на дистанции более 5 метров от гаражного помещения. В противном случае неприятные запахи будут попадать в гараж;
  • типовая подводка внутренней канализационной системы располагает гидравлическими затворами, которые не дают запахам из канализации попадать в гараж;
  • слив должен располагать радиусом хотя бы 5.5 сантиметра. Радиус труб – 2-2.5 сантиметра;
  • трубные изделия могут быть как гладкими, так и гофрированными. Главное – чтобы они располагали устойчивостью к химическим средствам;
  • предотвратить возникновение сырости, идущей от пола, и распространение запахов можно, монтировав вентиляционную систему.

Делаем замеры и подготавливаем место

Измерьте расстояние от середины гаража до места, где будет размещаться септик. Так вы сможете определить, трубы какой длины приобретать. Подготовьте место, в котором будет обустраиваться слив, очистив его от загрязнений.

Пошаговый процесс установки

Алгоритм установки сливной системы следующий:

  1. Вскрытие полов.
  2. Выкапывание траншеи, в которой будет размещаться труба. Глубина должна составлять 40-50 сантиметров. Уклон – 3 миллиметра на метр.
  3. Укладка подушки из щебня на дно траншеи. Рекомендуется применять галечный щебень фракцией от 0.5 до 2 сантиметров.
  4. Укладка геотекстильного полотна на щебневую подушку. В это полотно будет оборачиваться установленная труба.
  5. Монтаж трубы в траншею. Труба должна быть подведена по траншее к септику. Начало трубы (сливное отверстие) – в середине гаражного помещения.
  6. Засыпание трубы песком (траншея должна быть полностью засыпана).

Жидкость, которая попадает в трубу, будет уходить в септик. Теперь вы знаете, как сделать сливную систему в гаражном помещении.

Окончательные работы и проверка системы

Когда траншея будет заполнена песком, осуществите утрамбовку. Проверьте работоспособность сливной системы посредством нескольких ведер воды. Вода должна доходить от гаража до септика, а не задерживаться в трубе. Если вода остается в трубе, значит, уклона недостаточно.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
